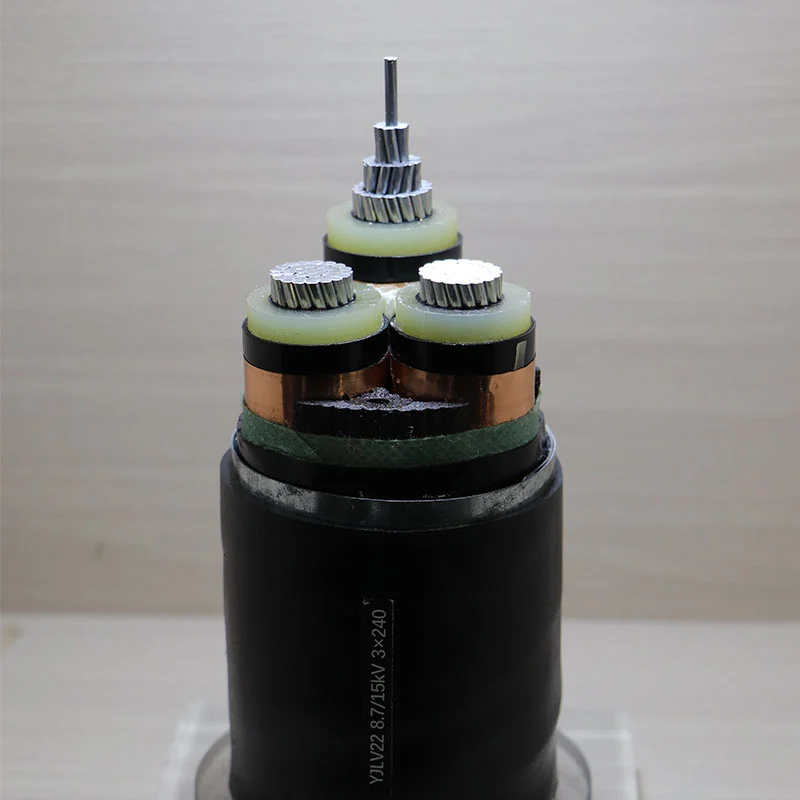

Câble électrique blindé moyenne tension en alliage d'aluminium 8,7/15 kV 3 × 240 mm²
- Conducteur : alliage d'aluminium haute résistance, conducteur rond à torons serrés, 240 mm² × 3 conducteurs
- Blindage conducteur (couche de blindage interne) : matériau semi-conducteur réticulé extrudé (couche structurelle standard pour les câbles moyenne tension)
- Couche d'isolation principale : polyéthylène réticulé (XLPE), cœur de l'isolation électrique du câble.
- Blindage isolant (couche de blindage extérieure) : matériau semi-conducteur réticulé extrudé
- Couche de blindage métallique : blindage en bande d'alliage de cuivre ou d'aluminium
- Couche de remplissage : matériau non hygroscopique (tel que la corde en polypropylène)
- Couche d'emballage : ruban adhésif non absorbant
- Gaine intérieure (manchon isolant) : polyéthylène (PE) ou polychlorure de vinyle (PVC)
- Couche de blindage : blindage en bande d'acier galvanisé (la bande d'acier peut être utilisée pour les structures à trois noyaux), offrant une protection mécanique.
- Gaine extérieure : chlorure de polyvinyle (PVC), polyéthylène (PE) ou polyoléfine sans halogène à faible dégagement de fumée (WD)
Demande
Ce câble électrique blindé moyenne tension en alliage d'aluminium 8,7/15 kV 3 × 240 mm² est adapté aux circuits de transmission et de distribution de tension 8,7/15 kV dans les réseaux de distribution électrique urbains, les parcs industriels, les centres commerciaux et les projets de production d'énergie nouvelle. Le conducteur en alliage d'aluminium assure la conductivité tout en réduisant considérablement le poids du câble (environ 50% par rapport à un câble en cuivre de même spécification), ce qui réduit considérablement les coûts de transport et d'installation, le rendant particulièrement adapté aux installations fixes à longue distance et à grande portée.
La structure blindée du câble améliore sa résistance à la pression et aux chocs, ce qui le rend adapté à divers environnements de pose tels que l'enfouissement direct, les tranchées, les tunnels et les pipelines, et répond à des exigences strictes en matière de protection mécanique.
Caractéristiques/Paramètres
Tension nominale : 8,7/15 kV
Matériau conducteur : Alliage d'aluminium à haute résistance série 8030 ou série AA8000
Matériau isolant : Polyéthylène réticulé (XLPE)
Épaisseur de l'isolation : Nominal 4,5 mm (conforme aux normes GB/T 12706.2 et GB/T 31840.2)
Température de fonctionnement admissible à long terme : 90 °C
Température maximale pendant un court-circuit (dans les 5 secondes) : 250 °C
Type d'armure : Bande d'acier galvanisé à double couche
Matériau de la gaine extérieure : PVC/PE ignifuge ou polyoléfine sans halogène à faible dégagement de fumée
Rayon de courbure minimal : Environ 20 fois le diamètre extérieur du câble
Diamètre extérieur approximatif du câble : Environ 75 à 80 mm (type blindé)
Poids approximatif du câble : Environ 7 000 à 8 000 kg/km (type blindé, selon le matériau de la gaine)
Indice d'ignifugation : conforme aux normes IEC 60332 et GB/T 18380.
Certificats et conformité
Ce produit est fabriqué en stricte conformité avec les normes GB/T 31840.2 (câble électrique isolé extrudé à âme en alliage d'aluminium, tension nominale 1 kV à 35 kV) et GB/T 12706.2, et a passé avec succès les essais de type du Centre national de supervision et d'inspection de la qualité des fils et câbles. Le conducteur en alliage d'aluminium répond aux exigences pertinentes des normes ASTM B800 et CEI 60228, et présente une excellente résistance au fluage et à la corrosion.
Hengchang détient la certification ISO 9001 relative au système de gestion de la qualité, la certification CCC (le cas échéant) et les qualifications d'accès à l'industrie pertinentes.
Paquet
Usine
L'usine couvre une superficie de 60 000 mètres carrés, avec une surface bâtie de 50 000 mètres carrés, et une capacité de production annuelle dépassant 1,5 milliard de yuans.
Elle est équipée de 389 ensembles d'équipements de production et d'essai hautement efficaces et avancés, comprenant des lignes de production intelligentes et un système d'essai de précision. L'usine respecte strictement le contrôle qualité grâce à un mécanisme d'inspection automatisé précis. Du début à la fin du processus de fabrication, les produits sont soumis à une inspection approfondie.
Dix produits phares : câbles haute tension, câbles d'alimentation basse tension, câbles résistants au feu à isolation minérale, câbles pré-branchés, fils et câbles ignifuges et résistants au feu, câbles d'alimentation à faible dégagement de fumée et sans halogène, câbles de commande, câbles aériens isolés, câbles informatiques et câbles spéciaux, etc.
FAQ
Nous fournissons généralement un devis dans les 6 heures suivant la réception de votre demande. Si vous avez besoin d'un prix de toute urgence, veuillez nous appeler ou nous envoyer un e-mail et nous traiterons votre demande en priorité.
Nous sommes une usine de fabrication de câbles de 60 000 mètres carrés. Nous pouvons contrôler l'ensemble du processus, de la passation de commande à la livraison. N'hésitez pas à nous rendre visite, nous viendrons vous chercher dans la province du Shandong.
1) Nous testons d'abord toutes les matières premières importées et ne procédons à la production qu'après qu'elles aient passé les tests avec succès.
2) Des équipements de production hautement efficaces et avancés, ainsi que des ouvriers professionnels et qualifiés qui prêtent attention à chaque détail.
3) Contrôle qualité des équipements d'inspection automatisés de précision dans l'usine
L'échantillon est gratuit pour vous. Les nouveaux clients doivent payer les frais de livraison express.
La quantité minimale de commande varie en fonction du type de câble. Veuillez consulter votre responsable commercial.
Le conditionnement se fait généralement dans des fûts en bois, des fûts en acier ou des bobines, selon les exigences du client.
